Jewell LCF-300 单轴模拟倾角仪传感器

Jewell LCF-300 单轴模拟倾角仪传感器

Jewell LCF-300 系列弯曲悬架伺服流体阻尼倾角仪，LCF-300 倾角仪传感器的特点是出色的导通可重复性和极低的磁滞，多用于高水平冲击和振动的应用。此系列有三个不同的版本（D、L 或 S），具有不同的输入和输出，并带有 6 针连接器或针端子选项，以满足特定的需求。

视频推荐获取厂家底价

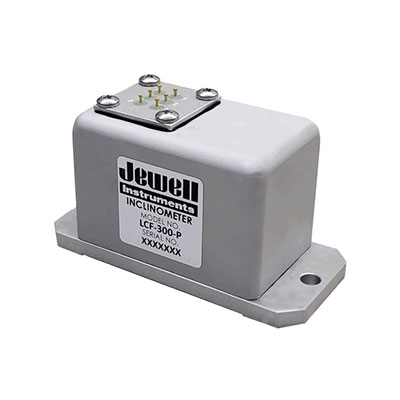

产品细节图

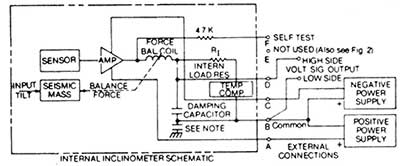

产品原理图

详细参数

技术参数
输入范围	±1°	±3°	±14.5°	±30°	±45°	±60°	±90°
全范围输出VDC(± 5%)	±5.0
非线性(%FRO max)	0.05	0.05	0.02	0.02	0.02	0.02	0.03
系数（V/g, nomina）	286.5	95.5	20.0	10.0	7.071	5.8	5.0
温度灵敏度（(PPM/°C, max）	300	100	100	80	80	80	80
带宽（(-3db Hz）	0.5	2	15	20	20	30	30
轴向轴错位（°最大）	±0.2	±0.5	±0.5	±0.5	±0.5	±0.5	±0.5
0°最大输出（Volts）	±0.1	±0.04	±0.02	±0.02	±0.02	±0.02	±0.02
0°倾斜温度灵敏度(Volts/°C, max)	0.015	0.002	0.001	0.0005	0.0005	0.0004	0.0003
最大分辨率和阈值（μ）	1
输入电压范围（VDC）	±12 to ±18
输入电流（mA，最大值）	15
输出阻抗（Ohms）	1
工作温度	-40~80 ℃
冲击	1500 g, 0.5毫秒, 1/2 正弦
振动	230 g
